產(chǎn)品名稱(chēng):
所屬分類(lèi):隔膜式 計量泵
標配臺灣成鋼減速電機或進(jìn)口北譯減速電機
型號 | 出口壓力 | 流量 | 沖程次數 | 膜片直徑 | 電機功率 | 重量 | 連接方式(GN) | |||
(kg/cm2) | l/h | l/min | Stroke/min | mm | w | kg | 軟管mm | 硬管 | ||
KHB | 01 | 10 | 1.3 | 0.02 | 23 | 42 | 40/60 | 9.5 | 內徑:9mm 外徑:15mm | DN15 |
02 | 10 | 2.6 | 0.04 | 46 | ||||||
03 | 10 | 5.6 | 0.09 | 92 | ||||||
10 | 10 | 27 | 0.45 | 69 | 65 | |||||
20 | 10 | 31 | 0.52 | 76 | ||||||
30 | 10 | 38 | 0.63 | 92 | ||||||
40 | 10 | 46 | 0.77 | 110 | ||||||
50 | 10 | 52 | 0.87 | 76 | 76 | 40/90 | ||||
60 | 5 | 63 | 1.05 | 92 | ||||||
70 | 5 | 77 | 1.28 | 110 | ||||||
80 | 5 | 85.8 | 1.43 | 92 | 84 | 60/120 | ||||
90 | 5 | 101 | 1.68 | 110 | ||||||
100 | 5 | 128 | 2.13 | 138 |
型號 | KHB-01 | KHB-02 | KHB-03 | KHB-10 | KHB-20 | KHB-30 | KHB-40 | KHB-50 | KHB-60 | KHB-70 | KHB-80 | KHB-90 | KHB-100 |
壓力(kg/cm2) | 流量(l/h) | 流量(l/h) | 流量(l/h) | 流量(l/h) | 流量(l/h) | 流量(l/h) | 流量(l/h) | 流量(l/h) | 流量(l/h) | 流量(l/h) | 流量(l/h) | 流量(l/h) | 流量(l/h) |
0 | 1.54 | 3.08 | 6.03 | 28 | 33 | 43 | 57 | 60 | 75 | 91 | 92 | 112 | 148 |
1 | 1.30 | 2.60 | 5.58 | 27 | 31 | 38 | 46 | 52 | 63 | 77 | 85.8 | 101 | 128 |
2 | 1.12 | 2.30 | 5.20 | 26 | 30 | 36 | 45 | 49 | 63 | 76 | 84 | 99.6 | 125 |
3 | 1.10 | 2.20 | 5.20 | 25 | 28 | 35 | 43 | 51 | 62 | 75 | 82.8 | 99 | 124 |
4 | 1.10 | 2.10 | 5.20 | 24 | 27 | 33 | 40 | 50 | 61 | 74 | 82.8 | 98 | 124 |
5 | 1.05 | 2.10 | 5.13 | 23 | 26 | 31 | 39 | 48 | 60 | 73 | 81 | 97 | 123 |
6 | 1.05 | 2.10 | 5.10 | 22 | 25 | 30 | 37 | 48 | 59 | 72 | - | - | - |
7 | 1.06 | 2.10 | 5.01 | 22 | 24 | 29 | 36 | 46 | 58 | 71 | - | - | - |
8 | 1.05 | 2.10 | 5.01 | 21 | 24 | 28 | 35 | 45 | 57 | 69 | - | - | - |
9 | 1.05 | 2.10 | 5.01 | 21 | 23 | 28 | 34 | 44 | 56 | 67 | - | - | - |
10 | 1.05 | 2.10 | 5.01 | 21 | 22 | 27 | 33 | 44 | 55 | 66 | - | - | - |

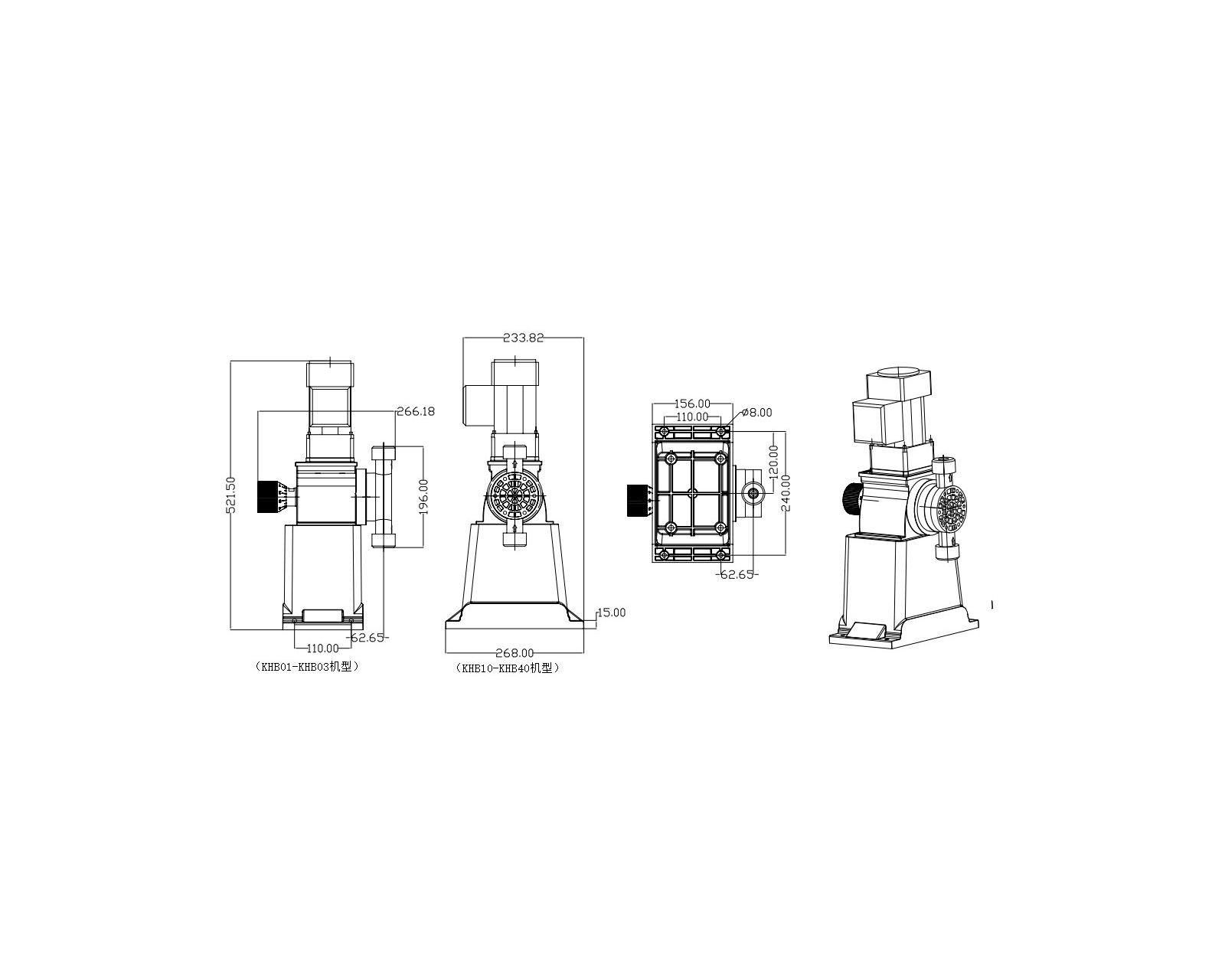

KHB01-KHB40系列外型尺寸圖

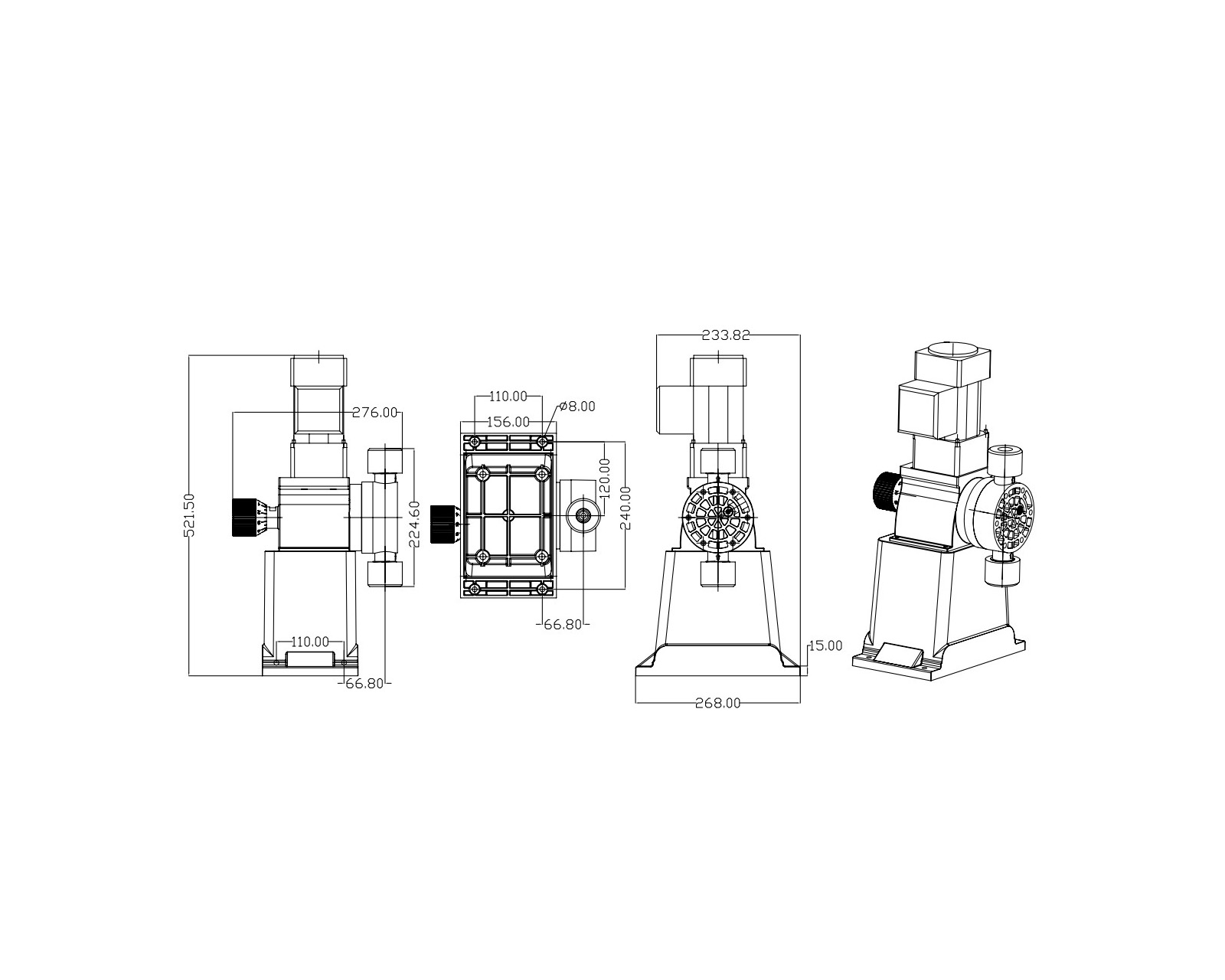

KHB50-KHB70系列外型尺寸圖

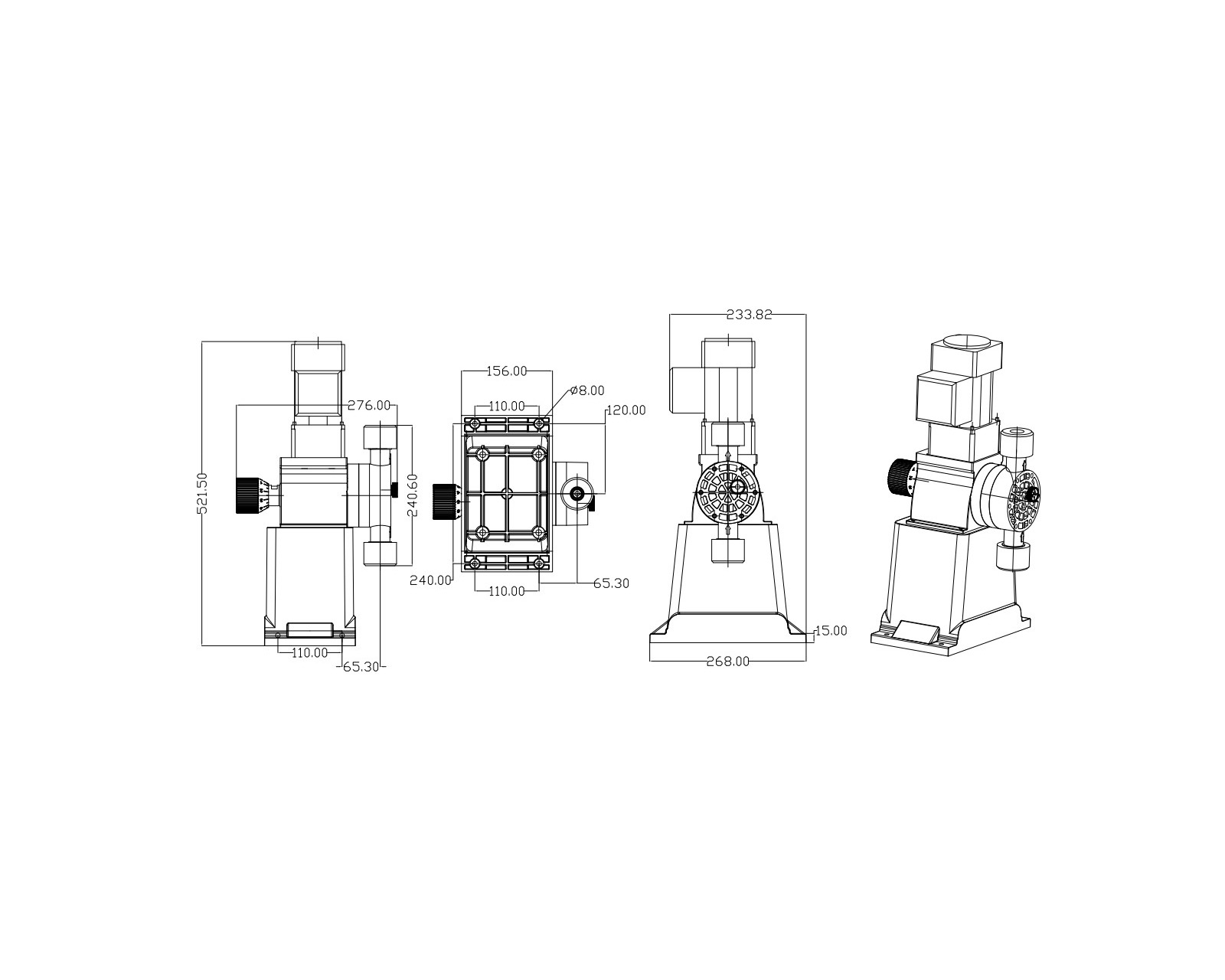

KHB80-KHB100系列外型尺寸圖
